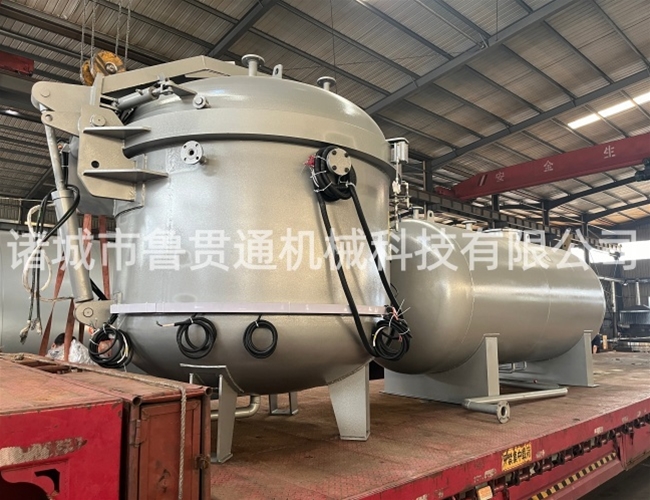

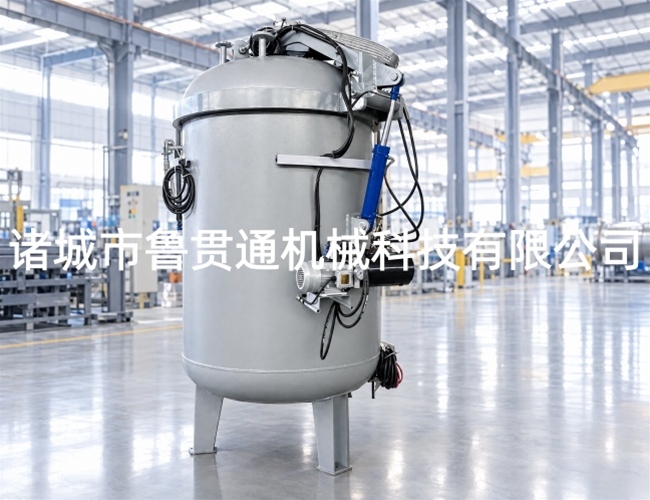

VPI真空压力浸渍罐是电工、电机、变压器等行业实现高绝缘整体封装的核心压力容器，通过高真空 + 高压 + 控温协同，将绝缘树脂深度渗透并填充绕组 / 绝缘
结构的微孔与气隙，形成致密、无气泡、整体性强的绝缘体系。
一、核心定义与工作原理 定义：在密闭承压罐内，先抽高真空排除工件内部空气与水分，再注入低粘度绝缘树脂，随后施加高压强制树脂渗透填充，终形成连续、
致密、无气隙的整体绝缘结构。
核心原理（三步渗透）：
真空脱气：排出绕组、绝缘纸 / 带内部空气与水汽，打通渗透通道。
真空注漆：维持真空入预热树脂，靠重力与毛细管作用初步填充。
加压渗透：解除真空，施加高压，强制树脂深入微孔，消除所有气隙。
保压熟化：保压恒温，树脂初步交联，形成刚性整体。
二、主要结构组成核心罐体（浸渍罐）
材质：Q345R压力容器钢板，卧式 / 立式（卧式适配大型电机定子）。
规格：内径×长度，容积。
罐门：液压 / 电动齿啮式快开门，配安全联锁（未泄压无法开门）。
密封：氟橡胶 / 硅胶，耐温、耐溶剂、高真空密封。
真空系统配置：旋片泵/ 罗茨泵机组，
功能：工件脱气、树脂脱泡、真空注漆。
加压与注回漆系统
加压：空压机 / 氮气瓶 + 调压。
注漆：储漆罐 + 预热器 + 输漆泵，树脂预热，真空下自动注满。
回漆：加压排漆 + 真空滴干，回收多余树脂，循环使用。 加热与温控系统
加热：电加热 / 导热油 / 蒸汽，罐内温度可调。
循环：强制热风循环 + 导流罩，温度均匀性好。
控制系统（PLC + 触摸屏） 模式：全自动 / 半自动 / 手动，预设工艺曲线一键运行。
监测：真空、压力、温度、液位、时间实时采集、记录、追溯。 安全：超温 / 超压 / 真空泄漏报警、紧急泄压、联锁保护。
辅助系统 料车 / 工装：适配电机定子、变压器线圈等工件装卸。 树脂预热 / 脱泡：保证树脂低粘度、无气泡。 废气处理：回收溶剂 / 挥发物，环保达标。
核心应用领域：电机行业：高压电机、风电发电机、牵引电机、新能源汽车驱动电机、防爆电机定子绕组（应用）。
变压器 / 电抗器：干式变压器、油浸变压器线圈、电抗器、互感器。
电力设备：高压电缆、电力电容器、绝缘子、核电绝缘部件。
其他：石墨 / 碳素浸渍、铸件微孔密封、特种线圈绝缘。
